组合仪表

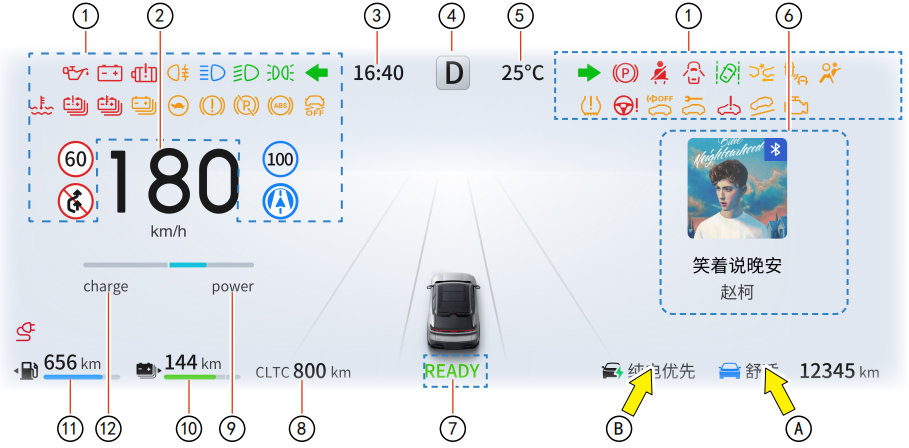

组合仪表类型

①车辆运行指示灯、报警灯

②车速表

③时间信息

④档位显示

⑤温度信息

⑥行车电脑显示

⑦READY指示灯

⑧可续驶里程

⑨电机功率表

⑩电量表

⑪能量回馈表

⑫油量表

驾驶模式显示

区域 A 显示当前驾驶模式信息。

在中控屏中的“车辆中心”-“常用”菜单界面，可切换选择经济、舒适、运动驾驶模式。当切换驾驶模式后，组合仪表中的区域 A 会显示相应的驾驶模式图标。

当切换驾驶模式时，组合仪表根据不同的驾驶模式显示不同颜色。

能源模式显示

区域 B 显示当前能源模式信息。

在中控屏中的“车辆中心”-“常用”菜单界面，可切换选择纯电优先或混动模式。当切换能源模式后，组合仪表中的区域 B 会显示相应的能源模式图标。

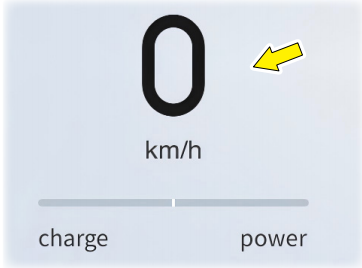

车速表

车速表显示车辆行驶速度，请遵守交通法规允许的行驶车速。

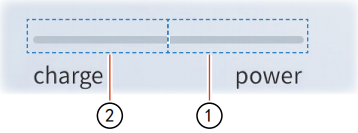

驱动电机功率和能量回馈表

显示驱动电机功率和能量回馈表。

区域①为驱动电机功率消耗区域，表示驱动电机功率消耗的百分比。

区域②为能量回馈区域，表示车辆的动能转换为动力电池的电能。

燃油表

燃油表指示油箱内大约剩余的燃油容量。燃油表左部 ( 箭头处 ) 的三角箭头表示燃油加油口在车辆左侧。

当燃油不足时，燃油表刻度指到红色区域，同时燃油液面过低报警灯点亮，此时应尽快补充燃油。

车辆长时间原地怠速运行时，燃油表显示与实际油量可能存在差异。

切勿行驶到油箱燃油完全耗尽。不规则供油可能导致发动机缺火，未燃烧的燃油进入排气装置，会损坏催化转化器！

动力电池电量表

动力电池电量表指示动力电池电量的剩余量。

当动力电池电量剩余 5% 或 20%时，组合仪表会分别进行动力电池电量低提醒，此时请立即充电，以免车辆因电量不足而无法行驶。

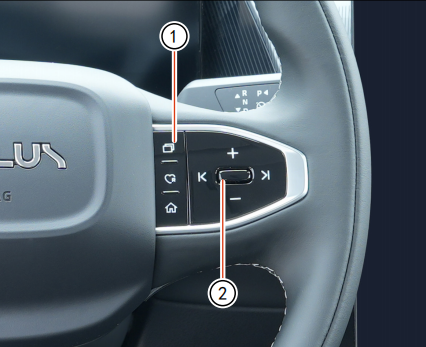

组合仪表操作按键

短按翻页按键①，切换显示不同的行车信息，在小计里程 - 小计里程 - 充电加油后行驶里程 - 平均能耗 - 导航 - 多媒体间切换显示。

在组合仪表报警弹窗界面，按下按键②，可关闭报警弹窗。

行车电脑信息切换显示

通过方向盘上的组合仪表操作按键可在小计里程 - 充电加油后行驶里程 - 平均能耗 - 导航 - 多媒体间切换显示。

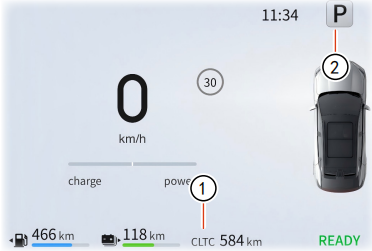

可续驶里程、档位信息

①可续驶里程：当前预计可继续行驶的里程。

②档位：当前行驶档位“P”、“R”、“N”、“D”。

当显示的档位闪烁时，说明车辆存在故障，应安全靠边停车，并与专营店联系进行检修。

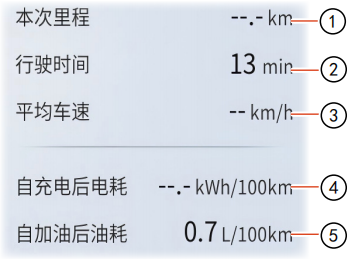

小计里程

①本次行程行驶里程。

②本次行驶时间。

③本次行程平均车速。

④自充电起平均每行驶 100km 所消耗的电量。

⑤自加油起平均每行驶 100km 所消耗的油量。

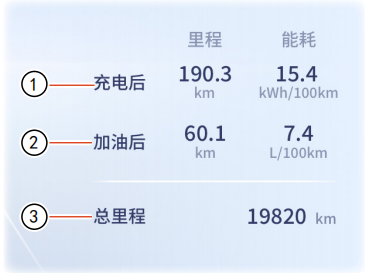

充电、加油后行驶里程

①充电后行驶里程(km)和能耗(kWh/100km)

②加油后行驶里程(km)和能耗(L/100km)

③车辆总计行驶里程 (km)

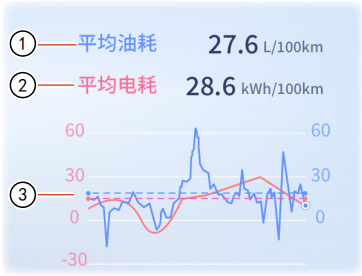

能耗曲线

①平均油耗 (L/100km)

②平均电耗 (kWh/100km)

③能耗曲线

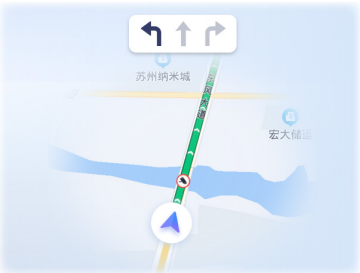

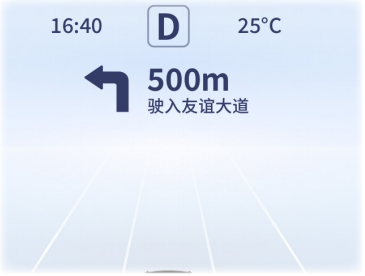

导航信息

显示导航信息。

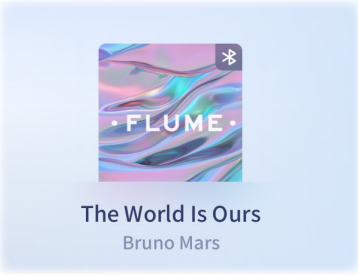

多媒体信息

显示 USB 音乐 - 蓝牙音乐 - 网易云音乐 - 喜马拉雅播放信息。

车辆信息显示

当车辆行驶时，车辆出现异常或启用驾驶辅助功能时，组合仪表可能会弹出相应车辆信息显示画面。

• 右侧区域显示：蓝牙电话、轮胎信息、安全带未系、车门未关等；
• 中部区域显示：驾驶辅助、后泊车雷达、简易导航等；
• 左侧区域显示：空调风量 / 温度调节信息、驾驶辅助 - 巡航速度 / 跟车时距设定、车门未关等。

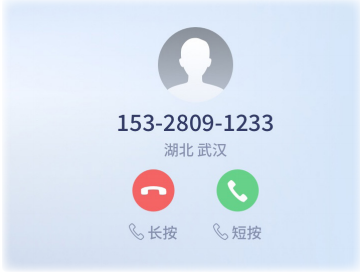

蓝牙电话

蓝牙电话来电或来电接听后，显示蓝牙电话信息。

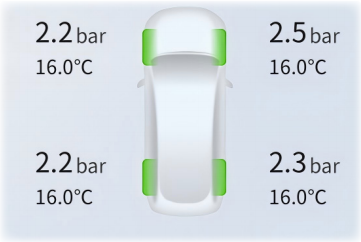

轮胎信息 ( 直接式胎压监测系统 )

当四个车轮的其中一个或几个出现轮胎漏气、轮胎气压高 / 低、轮胎温度高、胎压传感器故障，组合仪表上对应车轮温度 / 压力信息闪烁，且组合仪表

上胎压故障报警灯点亮。

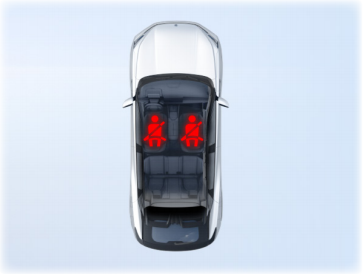

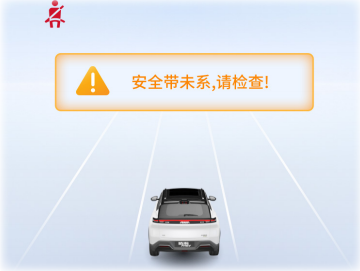

安全带未系提醒信息

驾乘人员安全带未系时，显示安全带未系弹窗提醒。

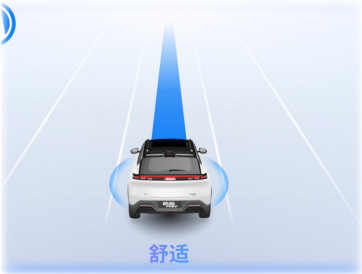

驾驶辅助信息

驾驶辅助功能开启时，显示道路状态，包含驾驶辅助信息及车道等信息。

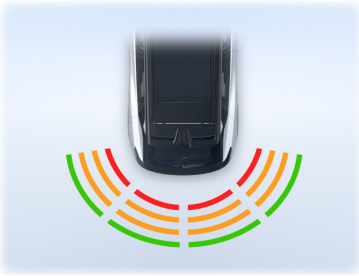

后泊车雷达预警信息

车辆泊车时，显示后泊车雷达预警信息或故障提示。

简易导航信息

显示简易导航信息。

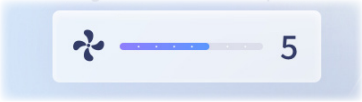

空调风量调节信息

通过方向盘快拨键调节空调风量时，显示设定风量档位信息。

空调温度调节信息

通过方向盘快拨键调节空调温度时，显示设定温度信息。

驾驶辅助 - 巡航车速调节信息

通过方向盘快拨键调节巡航车速时，显示设定车速信息。

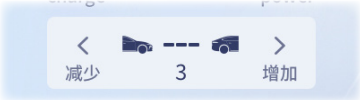

驾驶辅助 - 跟车时距调节信息

通过方向盘快拨键调节跟车时距时，显示设定跟车时距信息。

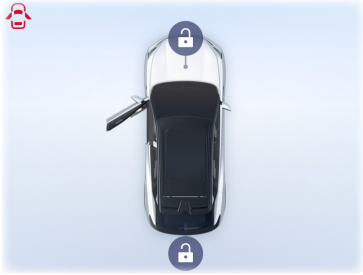

车门未关提示

若任意一个或多个车门打开时，仪表显示屏上显示对应车门未关进行提醒。

车门状态显示仅能起到辅助作用，当电器元件损坏或传感器失效时，可能不会准确显示车门的开、关状态。请在每次驾驶车辆前，检查全部车门是否已完全可靠关闭。

文字弹窗信息

组合仪表显示屏以文字方式显示车辆状态信息，例如：“未检测到智能钥匙”、“安全带未系，请检查”、“轮胎失压，请检查胎压”等。

指示灯及报警灯 *

ABS 故障报警灯

制动系统报警灯

未充电故障报警灯

动力电池故障报警灯

动力电池温度过高/过低报警灯

动力电池电量低报警灯

充电指示灯

电机故障报警灯

系统故障报警灯

EPS 故障报警灯

机油压力报警灯 *

发动机水温过高报警灯 *

安全带未系报警灯

燃油液面过低报警灯 *

气囊系统故障报警灯

发动机系统故障报警灯 *

电子驻车制动故障灯

胎压报警灯

ESC 故障报警灯

AEB 故障报警灯 *

ACC 故障报警灯 *

车道保持辅助故障报警灯 *

车道偏离预警故障报警灯 *

ICA 故障报警灯 *

充电电缆连接指示灯

待机指示灯

性能受限指示灯

AVAS 低速报警关闭指示灯

T-box 自检指示灯 *

左转向指示灯

右转向指示灯

后雾灯开启指示灯

位置灯开启指示灯

近光灯开启指示灯

远光灯开启指示灯

自动大灯开启指示灯 *

ESC 关闭指示灯

AEB 关闭指示灯 *

EPB 工作状态指示灯

陡坡缓降指示灯

ACC 待机指示灯 *

ACC 工作状态指示灯 *

车道偏离预警状态指示灯 *

车道保持辅助状态指示灯 *

智能领航 (ICA) 工作状态指示灯 *

智能远近光灯工作状态指示灯 *

侧后方预警辅助指示灯 *

定速巡航状态指示灯 *

检查组合仪表

所有车门关闭，燃油量充足，施加驻车制动器并系好安全带，将整车电源切换至“ON”模式，不松开驻车制动器不起动车辆，下列灯将一直点亮：

下列报警灯或指示灯将短暂点亮后熄灭：

起动车辆，解除驻车制动器，上述所有灯将熄灭，如果有任一灯一直点亮或闪烁，请参阅指示灯或报警灯说明，如有问题请立即联系东风风神专营店。

蜂鸣及文字提醒 *

车门未关蜂鸣提醒

车门打开，车速大于7km/h 时，车门未关蜂鸣器响起，提醒您关好车门。车速小于3km/h 时，车门未关蜂鸣器将停止鸣响。

智能钥匙喇叭提醒

如果出现下列不正确操作，喇叭将鸣响提醒：

• 车辆电源处于非“OFF”位置，用请求开关锁止车门时。

喇叭响起时，务必检查车辆和智能钥匙。

驾驶员安全带未系蜂鸣提醒

驾驶员座椅安全带未系提醒蜂鸣器，在车辆行驶速度≥ 10km/h 时蜂鸣提醒开始工作。仪表蜂鸣器会长响 60 秒钟，并且在组合显示屏会显示“主驾驶员安全带未系”，持续时间 3 秒钟，系上驾驶员侧安全带或车速＜ 8km/h，提示声消失。

前排乘客安全带未系蜂鸣提醒 *

当前排乘客座椅坐有乘客，且安全带未系的情况下，在车辆行驶速度≥ 10km/h时蜂鸣提醒开始工作。该蜂鸣器会长响 60秒钟，并且在组合显示屏会显示“副驾驶员安全带未系”，持续时间 3 秒钟，系上前排乘客侧安全带或车速＜ 8km/h，提示声消失。

为避免误提醒(报警)，在车辆行驶过程中，若前排乘客座椅上无乘客，请不要在前排乘客座椅上放置物品。

电子驻车制动故障提醒蜂鸣器

未踩行车制动踏板，释放电子驻车制动开关，蜂鸣器鸣响 1 次，提醒您需踩下行车制动踏板，才能解除驻车制动。

AEB 紧急制动辅助提醒 *

在 AEB 系统故障、工作或不可用时，组合仪表将分别提示“紧急制动辅助故障”、“前向碰撞预警故障”、“自动紧急制动工作”、“前碰撞预警工作”、“紧急制动辅助暂不可用”文字进行提醒。

当 AEB 紧急制动辅助功能故障时，请及时前往东风风神专营店进行检修。

驾驶员安全带未系提醒

当车速≥ 10km/h 且驾驶员安全带未系时，组合显示屏显示“主驾驶员安全带未系”，持续时间3 秒钟，驾驶员应系好安全带。

前排乘客安全带未系提醒 *

当车速≥ 10km/h 且前排乘客未系安全带时，组合显示屏显示“副驾驶员安全带未系”，持续时间 3 秒钟，前排乘客应系好安全带。

车辆起动提醒

未踩下制动踏板起动车辆时，组合显示屏显示“请踩下制动踏板启动”，此时需先踩下制动踏板才可起动车辆。

起动车辆时，如果档位不在“P”档或“N”档，组合仪表显示屏显示“请在P档或N档启动”，此时需先将档位移至“P”档或“N”档，然后踩下制动踏板起动车辆。

将整车电源切换至“OFF”位置时，组合仪表显示屏显示“请挂入 P 档”，此时应将档位切换至“P”档，然后关闭车辆电源。

电源系统故障提醒 *

12V电源系统故障时，组合显示屏显示“电源系统故障”，此时应尽快到东风风神专营店对电源系统进行检修。

智能钥匙提醒

组合仪表显示“智能钥匙不在车内”、“未检测到智能钥匙”时，请检查智能钥匙是否在车内或者智能钥匙的电池是否已耗尽，请随身携带智能钥匙或更换智能钥匙的电池。

组合仪表显示“智能钥匙电量低”时，请及时更换智能钥匙的电池。

电子式驻车制动提醒 *

启用电子驻车制动，组合显示屏显示“电子驻车已启动”，持续时间10 秒钟。

停用电子驻车制动，组合仪表显示“请踩刹车踏板解除电子驻车”，此时踩下制动踏板，再停用电子驻车制动，组合显示屏将显示“电子驻车已解除”，持续时间10 秒钟。
