▍ 组合仪表

提示

点击下方链接,可快速跳转到相应位置

组合仪表1 组合仪表2 组合仪表3 组合仪表4

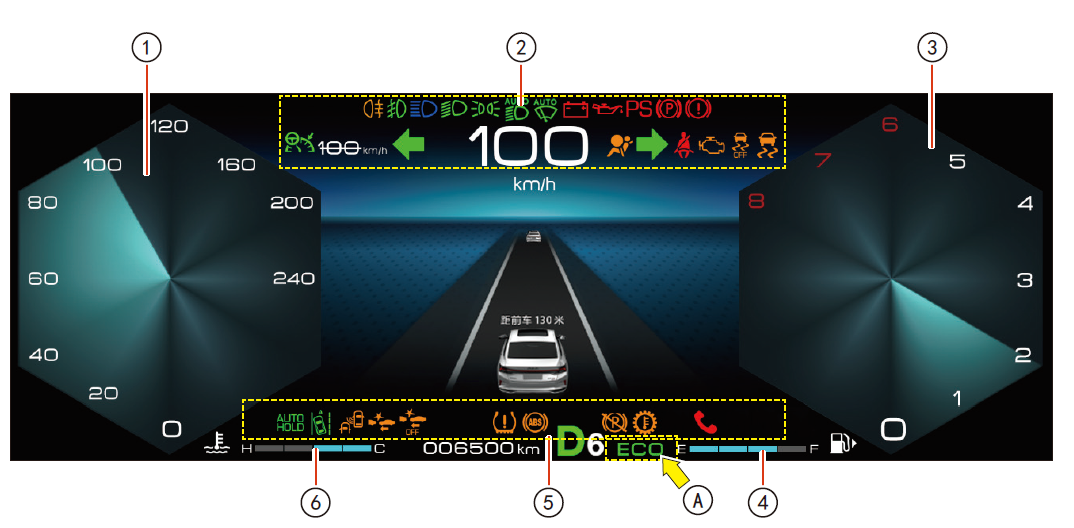

▍ 组合仪表1* （传统燃油车型全液晶仪表）

① 车速表

② 车辆运行指示灯、报警灯、车速显示

③ 转速表

④ 油量表

⑤ 车辆运行指示灯、报警灯

⑥ 水温表

● 此仪表为全液晶仪表，可通过组合仪表和 MP5 影音系统设置组合仪表的个性化显示，上图为组合仪表默认的仪表显示。

● 将一键启动开关置于“OFF”模式，若此时无其他信息显示，组合仪表显示屏会点亮 10s 后熄灭。

● 根据车型配置，在 ADAS 界面会显示单车道或三车道画面：

-- 显示单车道画面车型，在激活自适应巡航 ACC 后会显示前车，前车只显示轿车。

-- 显示三车道画面车型，开启就显示前车，可显示为轿车、货车或摩托车。

▍ 驾驶模式显示

区域 A 显示驾驶模式指示灯，通过仪表板中央控制面板上的按键可切换驾驶模式。

▍ 经济模式开启指示灯*

经济模式开启指示灯点亮时，说明车辆正以经济模式运行。

▍ 运动模式开启指示灯*

运动模式开启指示灯点亮时，说明车辆正以运动模式运行。

▍ 发动机转速表车

发动机转速(×1000rpm)。不要让发动机转速达到红色数值区域。

▍ 发动机水温表

发动机水温表指示了发动机冷却液的温度。

如果刻度达到红色刻度区域且发动机水温过高报警灯点亮，表示发动机冷却液温度过高，应使发动机回到怠速状态运行几分钟后再熄火、停车。

▍ 车速表

车速表显示车辆行驶速度，请遵守交通法规允许的行驶车速。

▍ 燃油表

燃油表指示油箱内大约剩余的燃油容量。燃油表右部( 箭头处) 的三角箭头表示燃油加油口在车辆右侧。

当燃油不足时，燃油表刻度指到红色区域，同时燃油液面过低报警灯点亮，此时应尽快补充燃油。

务必在燃油表刻度到达(E) 位置之前加注燃油。

车辆长时间原地怠速运行时，燃油表显示与实际油量可能存在差异。

切勿行驶到油箱燃油完全耗尽。不规则供油可能导致发动机缺火，未燃烧的燃油进入排气装置，会损坏催化转化器！

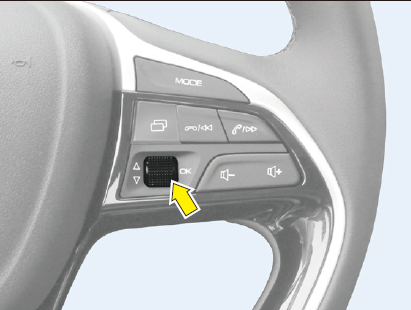

▍ 组合仪表操作按键

按压翻页按键 ① ，切换显示不同的行车信息

向上或向下拨动滚轮 ② ，切换组合仪表个性化设置菜单。

按压滚轮 ② 可进行文字提醒弹窗清除操作。

▍ 行车信息显示

将一键启动开关置于“ON”模式时，将自动显示车辆信息。常显信息包括：档位信息、总里程、车速信息。

在任一界面下，短按方向盘上的组合仪表翻页按键，进行行车信息循环查看，查看的信息包括：续航里程、瞬时油耗、小计里程 A、小计里程 B、胎压信息、剩余保养里程及辅助驾驶信息*。查看信息时，如果 5 秒内无操作，系统将返回到最初进入的界面。

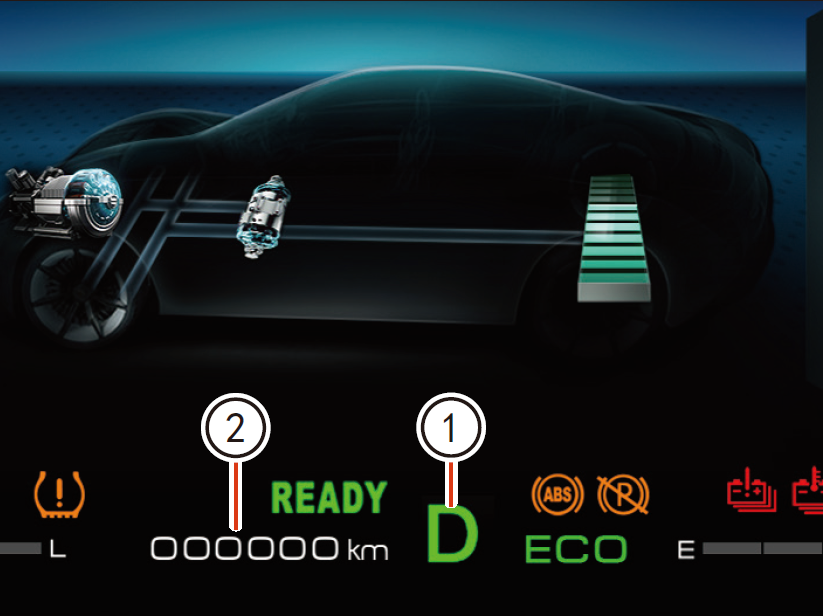

▍ 档位信息和总里程

① 档位信息：

当前行驶档位:P、R、N、D1、D2、D3、D4、D5、D6、D7、M1、M2、M3、M4、M5、M6、M7

② 总里程：

自出厂后的总行驶里程，总计里程范围为 0km ～ 999999km。

当显示的档位闪烁时，说明双离合变速器存在故障，应安全靠边停车，并与东风风神专营店联系进行检修。

▍ 车速显示

当前车速(km/h)。

▍ 可续驶里程、瞬时油耗

1 瞬时油耗(L/100km)

2 可续驶里程(km)

▍ 小计里程 A/B

① 平均油耗(L/100km)： 小计里程 A/B 平均每行驶 100km 所消耗的燃油量。

② 平均车速(km/h)： 小计里程 A/B 平均行驶的车速值。

③ 小计 A/B 行驶里程(km)。

小计里程 A 记录的是每次起动后到当前的行驶里程，关闭一键启动开关后自动清零。

小计里程 B 记录的是上次清零之后到当前的行驶里程，最大计数里程为 9999.9km，达到最大计数里程后停止不变。长按方向盘右侧快拨键上的滚轮 1 秒钟以上，可将小计里程 B 手动清零。

▍ 轮胎信息( 直接式胎压监测系统)

进入轮胎信息界面后，可查看轮胎胎压状态。

当四个车轮的其中一个或几个出现轮胎漏气、轮胎气压高/ 低、轮胎温度高、胎压传感器故障，组合仪表上对应车轮温度/ 压力信息闪烁，且组合仪表上胎压故障报警灯点亮、组合显示屏以文字方式提醒。

▍ 剩余保养里程

保养信息显示的是距离下次车辆进行保养的里程。

整车默认的保养里程设置依次为：

第一次为 5000km、第二次为 12500km、后续间隔为 7500km。

建议用户定期查看，及时进行保养。

当一键启动开关位于“ON”模式，保养里程小于等于 500km，显示保养里程 3 秒钟( 若保养里程小于 0，显示负值)，扳手符号闪烁，3 秒钟后，切换到行车状态界面，扳手符号会保持常亮。请及时到东风风神专营店进行保养。

▍ 车辆状态信息显示

组合仪表显示屏以文字方式显示车辆状态信息，例如：“燃油量低请及时加油”、“自动落锁启用”。

▍ 辅助驾驶信息

拨动方向盘右侧快拨键上的滚轮，进入“驾驶辅助”界面，提示道路状态，包含高速公路辅助驾驶信息、车道及前车距离信息。

▍ 车门未关提示

若任意一个或多个车门或发动机舱盖打开时，仪表显示屏上显示对应车门或发动机舱盖未关进行提醒。

车门状态显示仅能起到辅助作用，当电器元件损坏或传感器失效时，可能不会准确显示车门的开、关状态。

请在每次驾驶车辆前，检查全部车门是否已完全可靠关闭。

▍ 仪表显示界面切换

向上“ ”图标或向下“ ”图标方向拨动滚轮，可切换仪表显示界面，选定界面按下滚轮，即完成组合仪表显示界面切换。( 以下为组合仪表主题一模式下显示切换示例)

▍ 标准界面显示

▍ 全景 ADAS 界面显示

▍ 全景导航界面显示

导航系统会受周围环境影响，当组合仪表显示导航中断时，可通过方向盘快拨键切换到其他界面，待信号稳定后尝试再次进入导航模式。

▍ 仪表主题设置

依次点触 MP5 显示屏中的“系统设置”-“显示”-“主题风格”栏，可选择切换仪表主题。

▍ 主题一（默认主题显示）

▍ 标准显示：

▍ 全景 ADAS 显示：

▍ 全景导航显示：

▍ 主题二

▍ 标准显示：

▍ 全景 ADAS 显示：

▍ 全景导航显示：

▍ 亮度调节

组合仪表背光亮度默认为上一次关闭一键启动开关时设置的亮度。

可通过 MP5 影音系统- 系统设置- 辅助驾驶- 仪表亮度，来调节组合仪表的背光亮度。

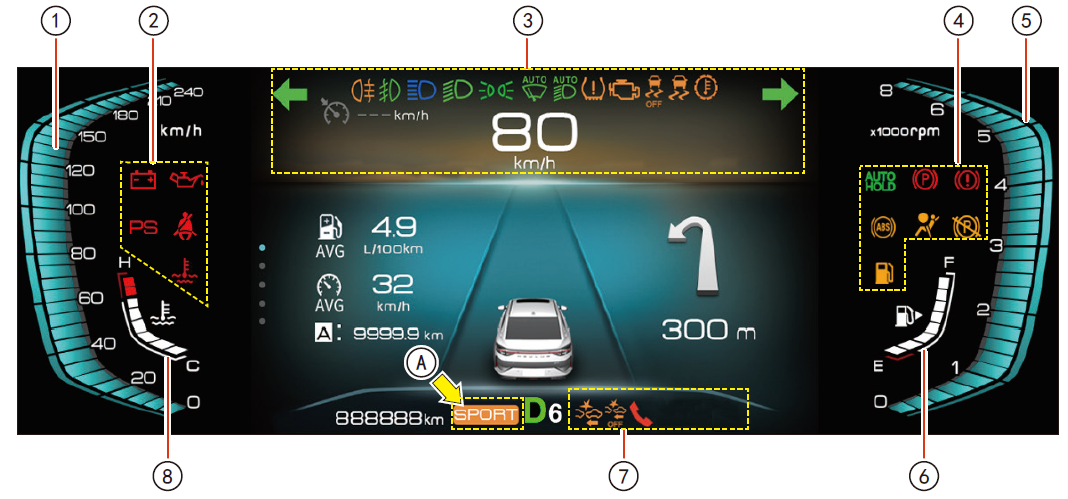

▍ 组合仪表2* （传统燃油车型非全液晶仪表）

① 车速表

② 车辆运行指示灯

③ 车辆运行指示灯、报警灯、车速显示

④ 车辆运行指示灯、报警灯

⑤ 转速表

⑥ 油量表

⑦ 车辆运行指示灯、报警灯

⑧ 水温表

提示：

● 将一键启动开关置于“OFF”模式，若此时无其他信息显示，组合仪表显示屏会点亮 10s 后熄灭。
